Плиточные карты — популярный и неоднозначный способ визуализации данных: одни люди их боготворят за компактность и уравнивание больших и маленьких регионов, другие же ненавидят и считают не картами, а картоидами. В этой статье мы узнаем, какими бывают плиточные карты и в чем их плюсы и минусы, а также научимся делать плиточную карту России.
Плиточные карты: теоретическая база
Плиточная карта, она же плиточный картоид/геокартоид, Grid Map, Tile Map, Mosaic cartogram, Square map, — способ визуализации информации применительно к регионам или странам, в котором территории уравниваются до квадратов или гексагонов (что реже).

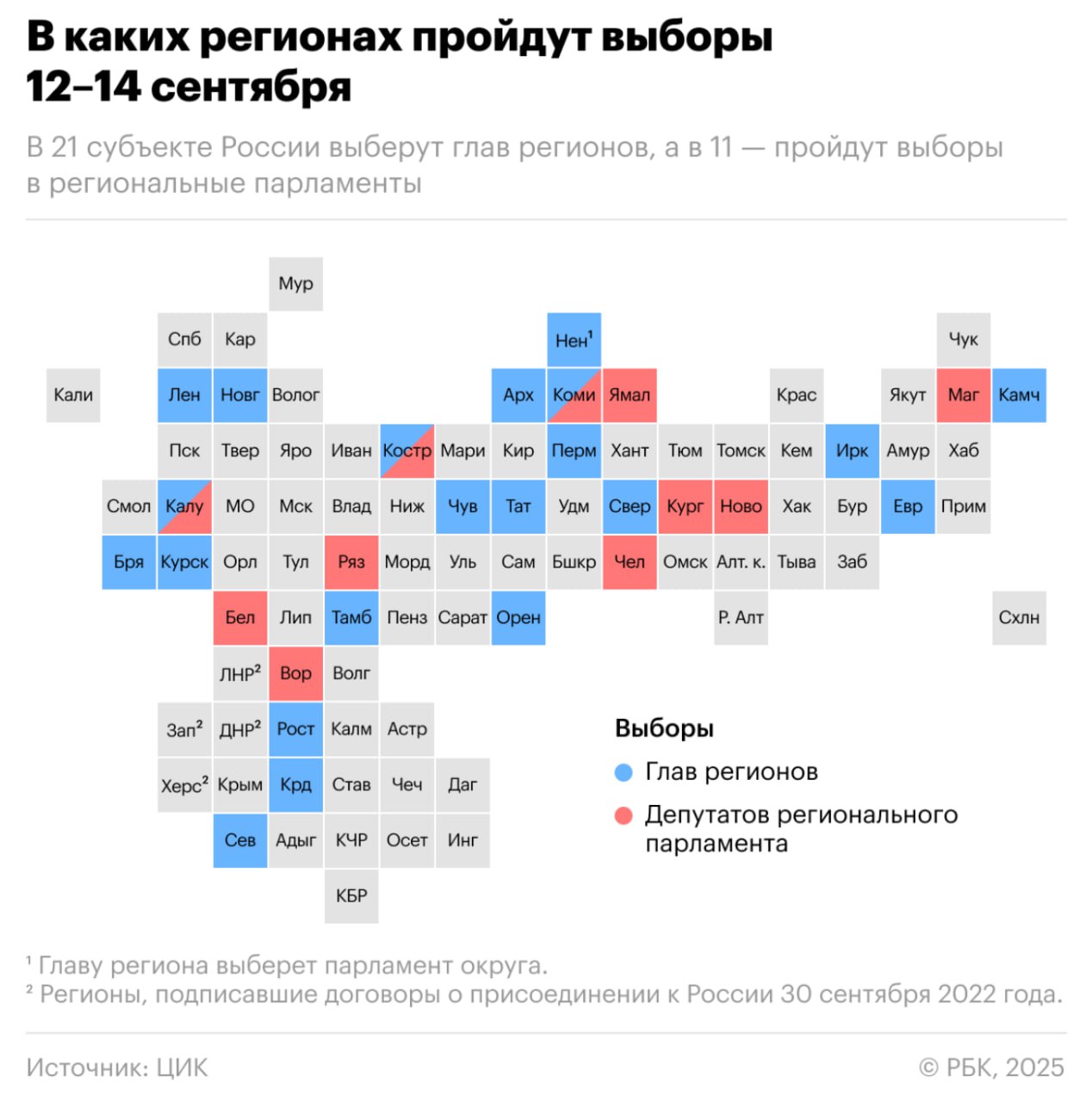

Этот способ визуализации данных обрел широкую популярность в начале 2010-х благодаря использованию в различных крупных новостных изданиях, таких как Bloomberg или NY Times.
Такой способ визуализации привел в восторг дата-журналистов и иных специалистов по визуализации данных, но множество географов и картографов не оценили новый тренд.
Из плюсов плиточных карт отмечают в первую очередь их компактность и уравнивание регионов в размерах, например, самый богатый и густонаселенный субъект федерации — Москва, — не теряется на плиточной карте России. Квадраты одинаковой формы уравнивают все территории, концентрируя внимание не на площади, а на содержании конкретного показателя. Получается своего рода географически структурированная таблица, что воспринимается лучше, чем обычная таблица или список. Что же может не нравиться при таком большом плюсе?
Плиточная карта неизбежно искажает соседство территорий между собой: из-за формы фигуры могут теряться соседние регионы и появляться новые соседи, которых на самом деле нет, а также может теряться степень соседства, выраженная в протяженности границ, что также часто бывает важно. Помимо этого читатели могут не сориентироваться на таких картах, учитывая, что в зависимости от автора плитки могут располагаться по-разному.
Несмотря на споры по этому вопросу, факты указывают на то, что плиточные карты с нами надолго, и далее мы посмотрим, как быстро и легко создать плиточную карту России.
Создаем плиточную карту России
Уровень знаний: уверенный пользователь ПК (прямо как в объявлении о найме сотрудников)

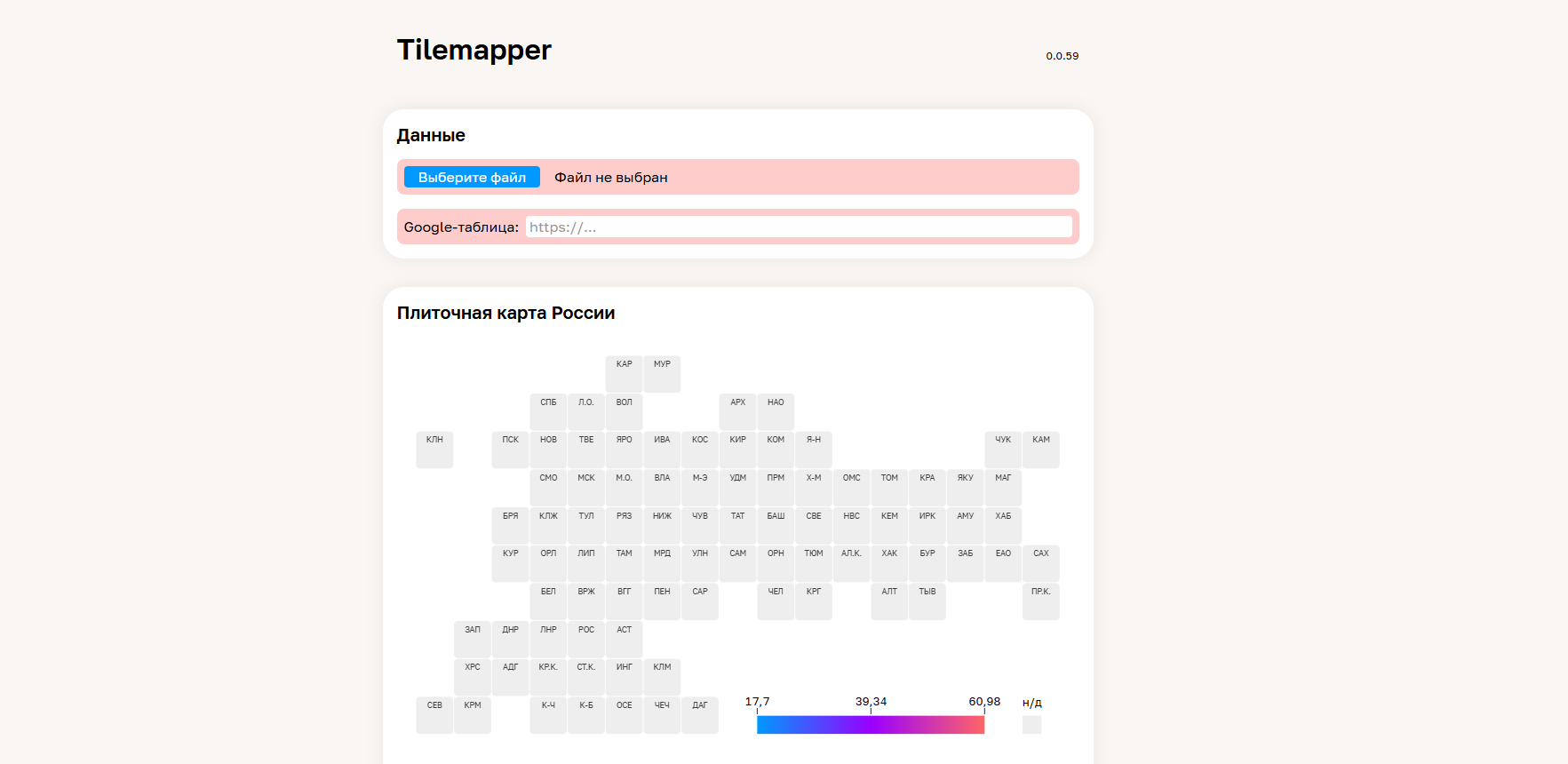

Создавать плиточную карту (ну или картоид) России мы будем с помощью сервиса Tilemapper от Антона Мизинова. Для этого нам потребуется аккаунт в Google и совсем немного свободного места на гугл-диске.
Tilemapper работает по следующему принципу: мы отправляем ему ссылку на нашу гугл-таблицу в которой должен быть столбец с регионами и столбец со значениями. Сайт сопоставляет название региона в полученной таблице и присоединяет значения к квадратам регионов.

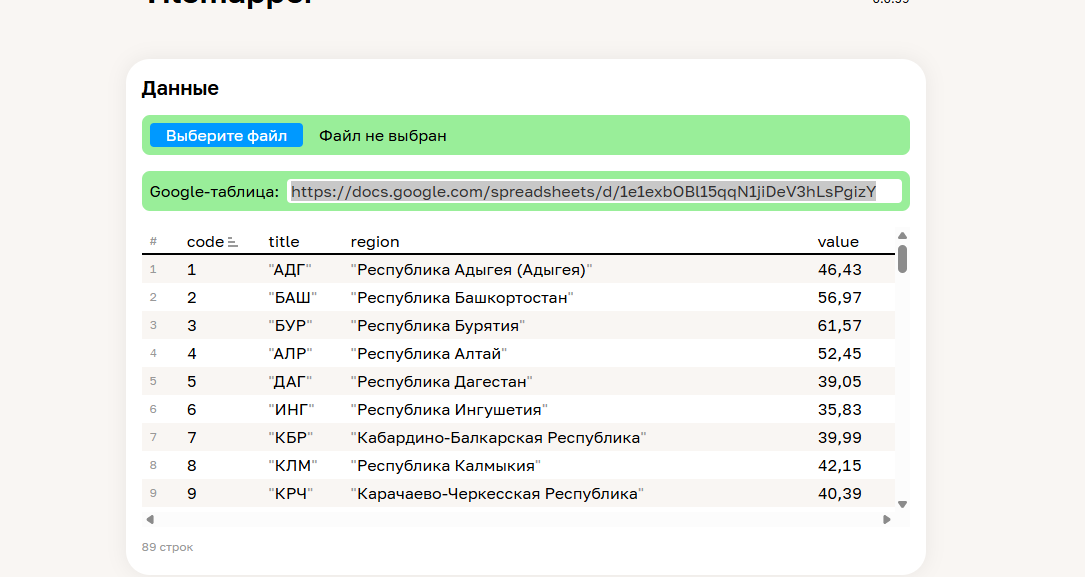

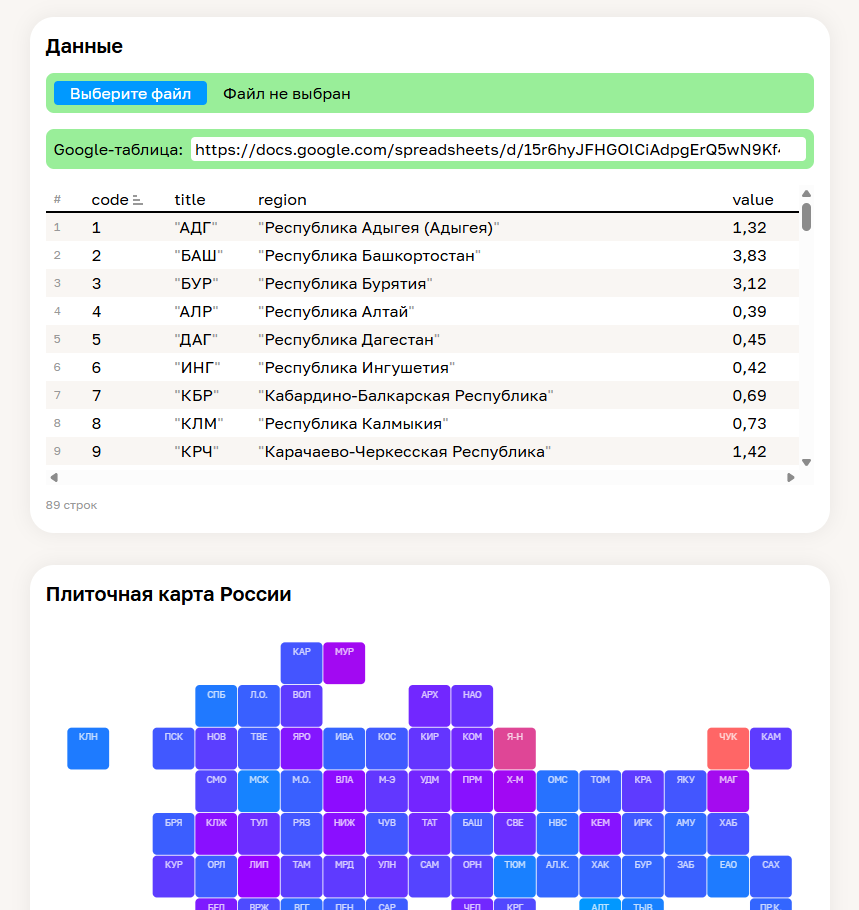

Чтобы наши данные корректно отображались на карте, самый надежный способ — взять образец и на его основе заполнить данные, потому что даже лишний пробел в названии региона не позволит данным привязаться. И этот образец у нас есть: если вы нажмете левой клавишей мыши в поле «Google-таблица», можете выбрать одну из таблиц-примеров заполнения данных.
Далее скопируйте ссылку из поля «Google-таблица», и вот вы можете видеть пример в привычной табличной форме. Теперь нам нужно забрать его себе, чтобы вставить свои данные. Для этого нажимаем «Файл» — «Создать копию» и сохраняем к себе на гугл-диск.
Следующим этапом заполняем колонку «value» в копии таблицы своими данными — это будет наша таблица, ссылку на которую мы будем давать Tilemapper. В моем случае это плотность работников промышленности по каждому региону, данные я брал с Карты промышленности.
Для автоматизации я сделал еще одну копию таблицы-примера, где посчитал плотность работников, после чего скопировал данные из нее в ту таблицу, которую буду подключать к Tilemapper.

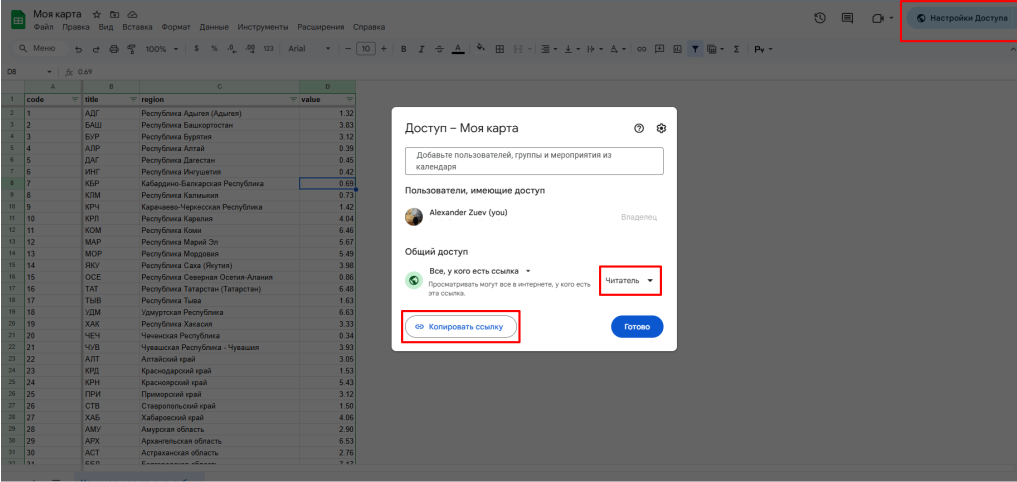

Когда вы заполните таблицу, настанет время поделиться ссылкой на нее с Tilemapper. Ссылка из браузера тут не подойдет, нужна ссылка с доступом на таблицу. Для этого справа вверху нажмите на поле «Настройка доступа» и во всплывшем окне установите общий доступ «Читатель» для всех, у кого есть ссылка, после чего нажмите на «Копировать ссылку».

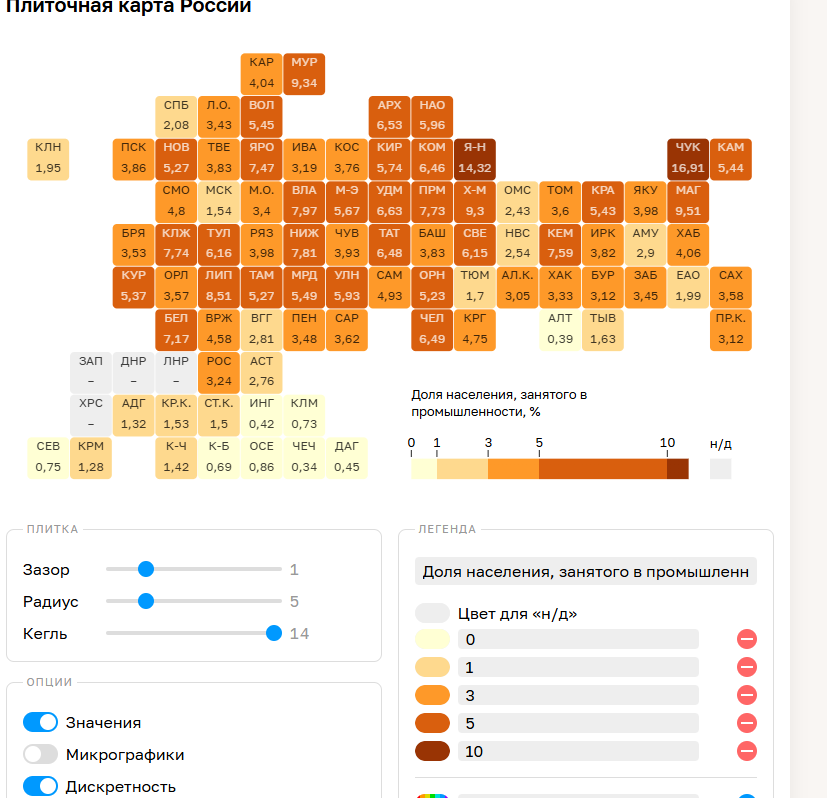

Теперь займемся настройкой легенды карты. Я не буду подробно останавливаться на значениях показателей «Зазор», «Радиус» и «Кегль», вы можете поиграться с ними и поставить их так, как вам больше нравится, или даже превратить плитки в диски.
Для карты я включу настройку «Дискретность» слева внизу и затем приступаю к установлению значений для моей легенды.

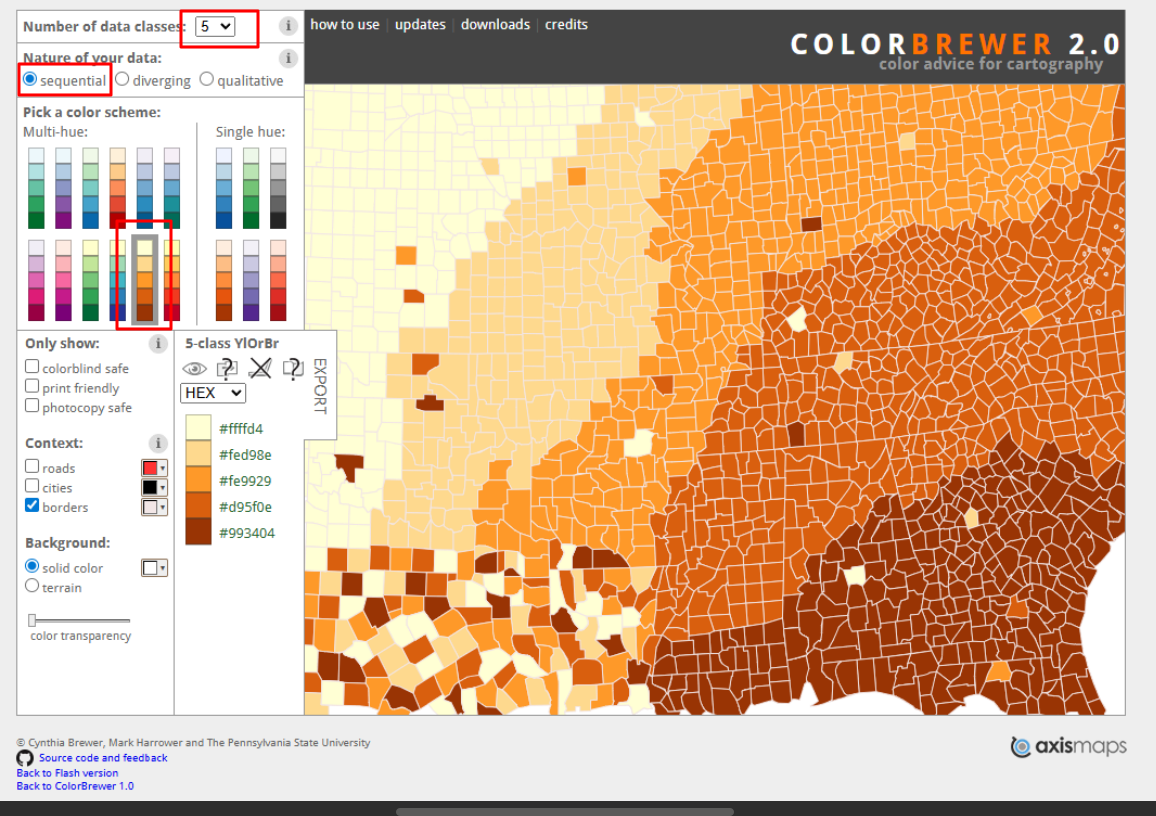

Чтобы выбрать палитру, можете воспользоваться еще одним крутым сервисом — ColorBrewer. Вводим количество классов, которое мы планируем, и выбираем понравившуюся палитру. Если мы хотим показать данные, которые последовательно возрастают, то выбирать стоит палитры из категории «Sequential».

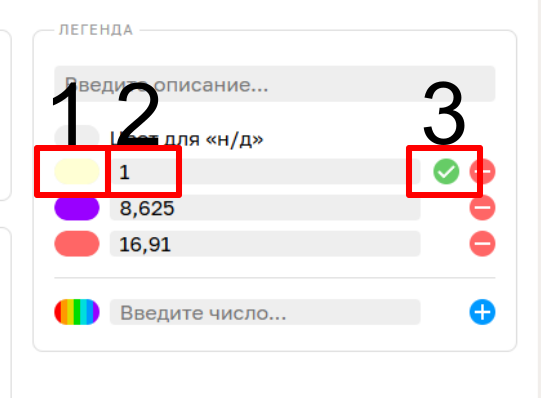

Теперь перенесем цвета из ColorBrewer на нашу карту. Для этого с самого меньшего значения заполняем легенду в следующем порядке: (1) выбираем цвет, (2) вводим значение, (3) жмем зеленую галочку.
При выборе цвета советую использовать пипетку, она позволяет копировать цвета с любых точек экрана. Открываете ColorBrewer рядом и пипеткой копируете цвета в Tilemapper.

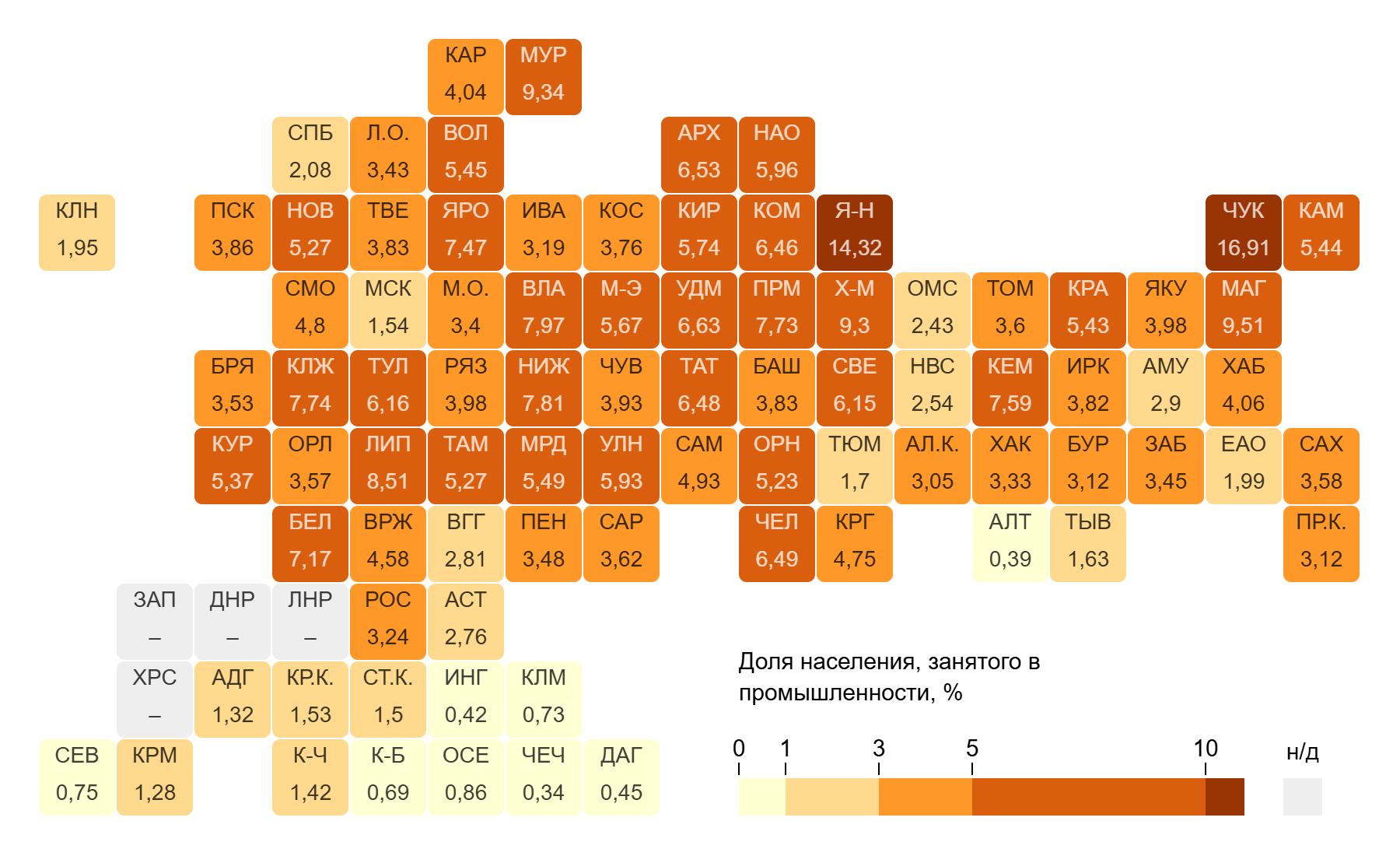

После создания карты вы можете сохранить ее в формате PNG или SVG. Первый вариант лучше, если хотите сразу поделиться картой. Второй отлично подойдет, если вы хотите дополнительно отредактировать карту: добавить надписи, изменить верстку или даже расположение плиток на карте.

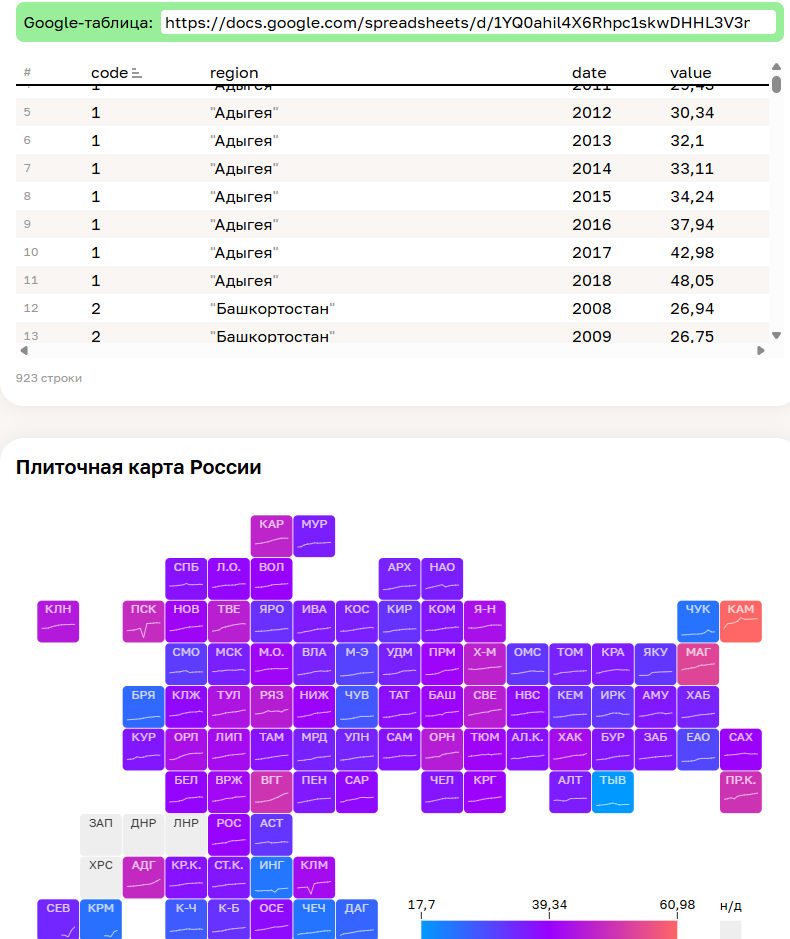

Сделав свою первую плиточную карту, вы можете попробовать по такому же принципу создать плиточную карту с графиками, взяв за основу пример, который предлагает Tilemapper.

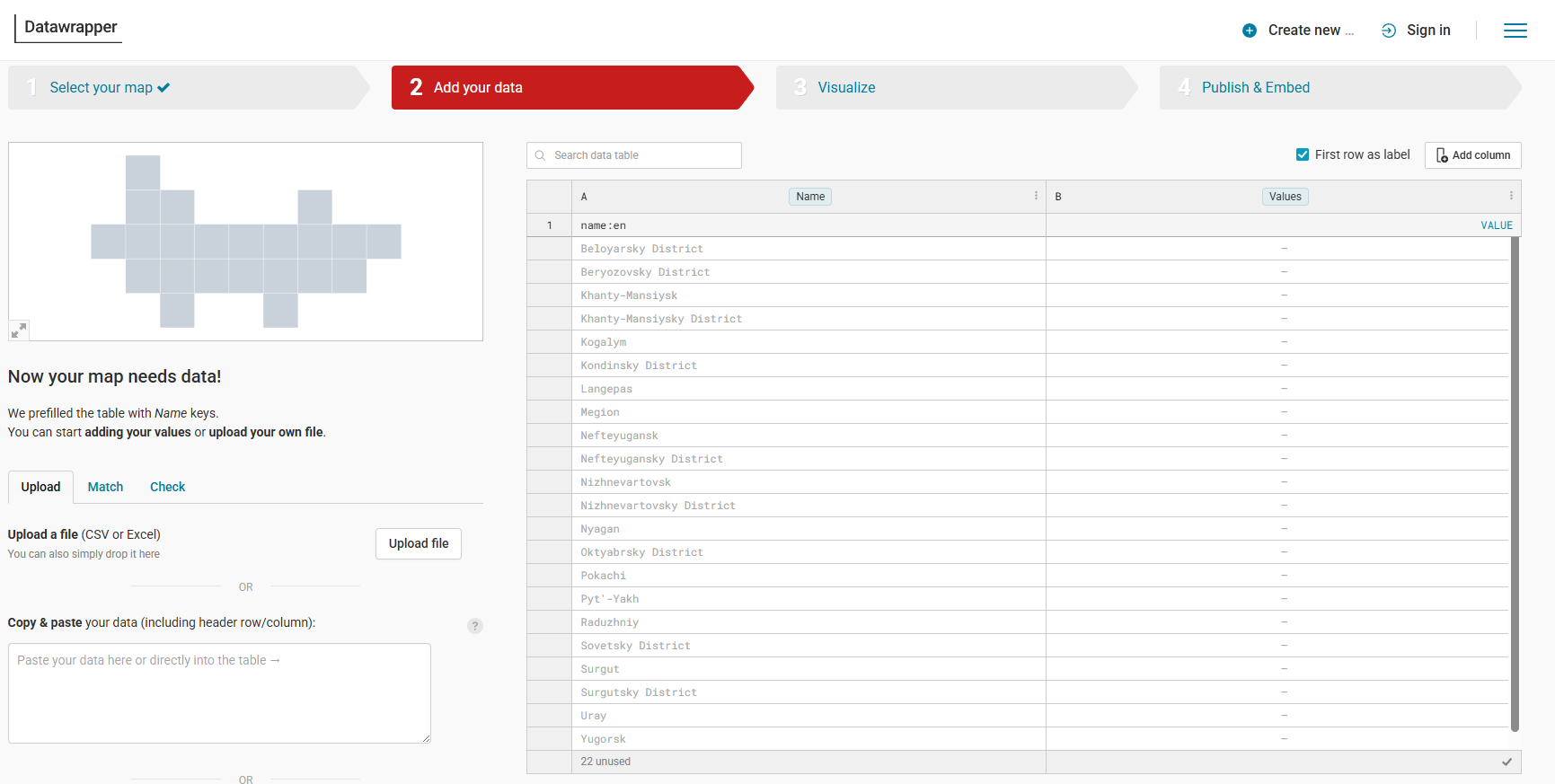

Можно воспользоваться и другими сервисами, которые позволяют делать плиточные карты, например такую возможность дает DataWrapper. Либо же можно сделать свою собственную плиточную карту, и на эту тему есть отличная статья Ивана Дианова о том, как он делал свою плиточную карту России и с чем столкнулся. Создание собственной плиточной карты — творческая и сложная задача, которая может решаться очень по-разному. И хотя у нас уже есть множество вариаций плиточных карт России, возможно, у вас получится сделать самый лучший, точный и честный вариант.
Если же вы хотите сильнее углубиться в создание такой карты, вот еще две полезные статьи по этой теме:
